Einfach verbunden. Stark im System
EASYLINK 868 ist das neue Funksystem von EBERLE und macht Installation, Steuerung und Erweiterung besonders einfach. Dank intelligenter LoRa-868-MHz- Funkkommunikation arbeiten Funkthermostat, Klemmleiste und 1-Kanal-Switch optimal zusammen.
Verpassen Sie
nicht den Start von
EASYLINK 868.
Melden Sie sich jetzt zu unserem Newsletter
an und erfahren Sie es zuerst!
Jetzt zum Newsletter anmeldenDrei Komponenten – ein starkes System.
EASYLINK 868 vereint bewährte Technologie mit einem innovativen Funkstandard. So gelingt die Nachrüstung und Modernisierung schnell, unkompliziert und ganz ohne bauliche Maßnahmen – und sorgt für eine effiziente, komfortable Einzelraumregelung.
Das Funkthermostat und der 1-Kanal Switch überzeugen mit flachem, eleganten Design, während die optimierte Funkklemmleiste maximale Flexibilität und einfache Installation bietet. EASYLINK 868 – einfach im Handling und bei der Installation, stark in Technik und Design
ATR 4500-EasyLink
ATR 4800-EasyLink
- Wandmontage mit oder ohne Wandhalter
oder Standfuß - Super flach, batteriebetrieben
(2 x AAA, 2 Jahre Laufzeit) - Einfaches, schnelles Zonenmanagement
über Displayanzeige
EV 4K-EasyLink
EV 8K-EasyLink
- Optimierte Verdrahtung
- Kompakt (4 Kanal-Variante:
2 cm kürzer als bisher) - Eine Klemmleiste für alle Anwendungen
(Heizen und Heizen/Kühlen)
EV 1K-EasyLink
- Aufputzvariante für Elektro-Anwendungen (16 A)
- Fernfühleranschluss für Max-Fußbodenlimit
- Konform mit EU-Ökodesignverordnung
ATR 4500-EasyLink
ATR 4800-EasyLink
EV 4K-EasyLink
EV 8K-EasyLink
EV 1K-EasyLink
| Artikelnummer | 563 6000 97 600 |
| Timer (für Eco-/Party-Modus) | • |
| Betriebsspannung | 3 VDC: 2x AAA |
| Batterielebensdauer | Ca. 2 Jahre |
| Temperatureinstellbereich | 5…30 °C |
| Ausgang | Drahtlos über Funk |
| Reichweite | 150 m freie Luft 1 Decke oder 3 Wände |
| Drahtlose Kommunikation | 868 MHz, LoRa |
| PWM-Zykluszeit | 5 … 20 min wählbar |
| Hysterese | 0,1 K oder 0,5 K wählbar |
| Regelverhalten | PWM oder 2-Punkt wählbar |
| Frostschutz | 5 °C |
| Ventilschutz | Dauer und Zeitpunkt einstellbar |
| EN 50559 Temperaturgrenze | 5 min / 60 min bei Kombination mit EV 1K-EasyLink-Aktor |
| Bereichseinengung Sollwert | Via User Menu |
| Heizen / Kühlen | Umschaltung Heizen/Kühlen über RF-Signal vom Aktor |
| Fenster-Offen-Erkennung | Temperaturabfall und Dauer über Menü einstellbar |
| Parametrierung und RF-Inbetriebnahme | Installationsmenü, Benutzermenü und RF-Inbetriebnahme direkt über das Thermostatdisplay |

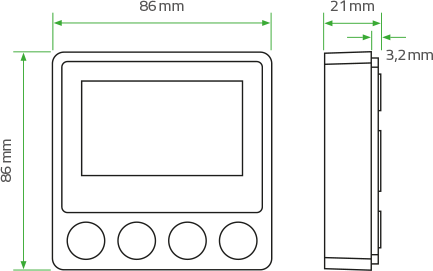

| Maße | 86 x 86 x 21 mm |
| Artikelnummer | 563 6040 98 600 |
| Timer (für Eco-/Party-Modus) | • |
| Auto - Wochenprogramm | • |
| Zuhause - Tagesprogramm | • |
| Urlaubsmodus | • |
| Betriebsspannung | 3 VDC: 2x AAA |
| Batterielebensdauer | Ca. 2 Jahre |
| Temperatureinstellbereich | 5…30 °C |
| Ausgang | Drahtlos über Funk |
| Reichweite | 150 m freie Luft 1 Decke oder 3 Wände |
| Drahtlose Kommunikation | 868 MHz, LoRa |
| PWM-Zykluszeit | 5 … 20 min wählbar |
| Hysterese | 0,1 K oder 0,5 K wählbar |
| Regelverhalten | PWM oder 2-Punkt wählbar |
| Frostschutz | 5 °C |
| Ventilschutz | Dauer und Zeitpunkt einstellbar |
| EN 50559 Temperaturgrenze | 5 min / 60 min bei Kombination mit EV 1K-EasyLink-Aktor |
| Bereichseinengung Sollwert | Via User Menu |
| Heizen / Kühlen | Umschaltung von Heizen/Kühlen über RF-Signal vom Aktor |
| Fenster-Offen-Erkennung | Temperaturabfall und Dauer über Menü einstellbar |
| Parametrierung und RF-Inbetriebnahme | Installationsmenü, Benutzermenü und RF-Inbetriebnahme direkt über das Thermostatdisplay |
| Maße | 86 x 86 x 21 mm |
| Artikelnummer | 563 6140 56 600 |
| Betriebsspannung | 230 V AC, 50 Hz |
| Ausgang | Triac |
| Anzahl der Kanäle | 4 (2 x 4 Stellantriebe, 2 x 2 Stellantriebe) Mehrere Kanäle können parallel einer Heizzone = einem Thermostaten zugeordnet werden |
| Max. Anzahl Stellantriebe pro Kanal / Schaltstrom | 6 thermische Stellantriebe – jeweils 3 W (18 W) |
| Art des Stellantriebs | NC / NO (über Jumper P1 wählbar) |
| Klemmen | Push-in (max. Leiterquerschnitt 2,5 mm²) |
| Drahtlose Kommunikation | 868 MHz, LoRa |
| PWM-Zykluszeit | 5 ... 20 min über Thermostat wählbar |
| Hysterese | 0,1 K oder 0,5 K über Thermostat wählbar |
| Eingang für Umschaltung Heizen/Kühlen | Ja |
| Frostschutz | 5 °C (über Thermostat) |
| Ventilschutz | Dauer und Zeitpunkt am Thermostat einstellbar |
| Pumpensteuerung | Ja - NO Relais 2(2) A, Verzögerung EIN/AUS: 2 Min |
| Taupunkterkennung | mit Taupunktsensor TS 193683 (nicht im Lieferumfang enthalten) |
| Anlernen RF-Inbetriebnahme | Über die Benutzeroberfläche des RF-Thermostats |
| Maße | 341 x 64 x 45 mm |

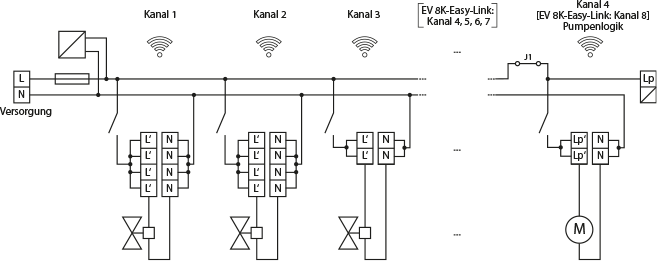

| Artikelnummer | 563 6180 56 600 |
| Betriebsspannung | 230 V AC, 50 Hz |
| Ausgang | Triac |
| Anzahl der Kanäle | 8 (2 x 4 Stellantriebe, 6 x 2 Stellantriebe) Mehrere Kanäle können parallel einer Heizzone = einem Thermostaten zugeordnet werden |
| Max. Anzahl Stellantriebe pro Kanal / Schaltstrom | 6 thermische Stellantriebe – jeweils 3 W (18 W) |
| Art des Stellantriebs | NC / NO (über Jumper P1 wählbar) |
| Klemmen | Push-in (max. Leiterquerschnitt 2,5 mm²) |
| Drahtlose Kommunikation | 868 MHz, LoRa |
| PWM-Zykluszeit | 5 ... 20 min über Thermostat wählbar |
| Hysterese | 0,1 K oder 0,5 K über Thermostat wählbar |
| Eingang für Umschaltung Heizen/Kühlen | Ja |
| Frostschutz | 5 °C (über Thermostat) |
| Ventilschutz | Dauer und Zeitpunkt am Thermostat einstellbar |
| Pumpensteuerung | Ja - NO Relais 2(2) A, Verzögerung EIN/AUS: 2 Min |
| Taupunkterkennung | mit Taupunktsensor TS 193683 (nicht im Lieferumfang enthalten) |
| Anlernen RF-Inbetriebnahme | Über die Benutzeroberfläche des RF-Thermostats |
| Maße | 440 x 64 x 45 mm |

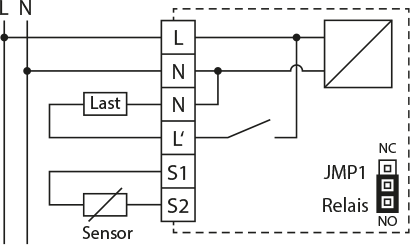

| Artikelnummer | 563 6211 56 600 |
| Betriebsspannung | 230 V AC, 50 Hz |
| Ausgang | Relais |
| Anzahl der Kanäle | 1 |
| Max. Anzahl Stellantriebe pro Kanal / Schaltstrom | 16(4) A |
| Art des Stellantriebs | NC / NO (über Jumper P1 wählbar) |
| Klemmen | Schraubklemmen (max. Leiterquerschnitt 2,5 mm²) |
| Drahtlose Kommunikation | 868 MHz, LoRa |
| PWM-Zykluszeit | 5 ... 20 min über Thermostat wählbar |
| Hysterese | 0,1 K oder 0,5 K über Thermostat wählbar |
| Frostschutz | 5 °C (über Thermostat) |
| EN 50559 Temperaturgrenze | Ja |
| Fernfühler | F 193 720 (nicht im Lieferumfang enthalten), für Raumregelung mit max. Bodentemp.-Begrenzung |
| Anlernen RF-Inbetriebnahme | Über die Benutzeroberfläche des RF-Thermostats |
| Ökodesign-Verordnung 2024 1103 EU | Standby-Verbrauch: < 0,5 W F(x)-Korrekturparameter auf Anfrage |
| Maße | 75 x 75 x 25,5 mm |
Die Kommunikation zwischen Raumregler und Aktor erfolgt funkbasiert mit der Trägerfrequenz 868 MHz – bewährter Standard im Markt und zuverlässig für Anwendungen im Wohnbereich und industriellem Umfeld. Zur Installation ist kein Aufstemmen von Wänden nötig, das EASYLINK 868-System eignet sich daher ideal für Renovierung, Sanierung oder Nachrüstung.
Störungsfreie Kommunikation
Selbsterklärendes Menü
Gute Reichweite
Funkbasiert
Einfache Verknüpfung
Problemlose Erweiterung
Einfach und flexibel montiert

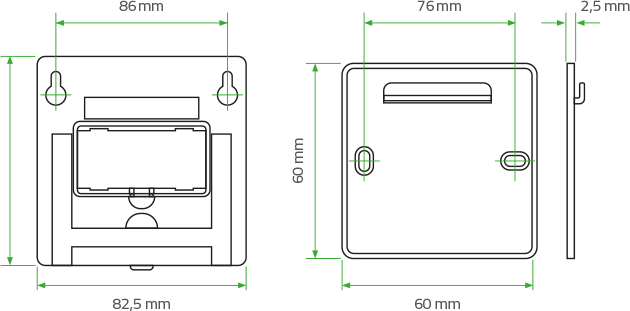

Vielseitige Montage - ATR 4500/4800-EasyLink
- Wandhalterung zur Befestigung mit Schrauben, auch auf der UP-Dose – für eine dauerhafte und sichere Montage
- Wandhalterung zur Befestigung mit Powertapes – schnelle Montage ohne Bohren. Ideal auf Fliesen
- Mit Standfuß
- Mit Powertapes
Schnelle Montage – EV 4K/8K-EasyLink
Schnelle Montage – EV 4K/8K-EasyLink
- Einfache Montage auf Hutschiene (nicht im Lieferumfang enthalten) oder über Montagelöcher
- Kompakte 4‑Kanal‑Variante – 2 cm kürzer als bisher
- Optimierte Verdrahtung für schnellen Anschluss
- Perfektes Zusammenspiel mit TS+ Stellantrieben
Einfache Aufputzmontage – EV 1K-EasyLink
Einfache Aufputzmontage – EV 1K-EasyLink
- Aufputzvariante für Elektroanwendungen bis 16 A
- Fernfühleranschluss für maximales Fußboden‑Temperaturlimit
- Einfache Inbetriebnahme und komfortable Systemerweiterung
Für jede Anwendung geeignet
Bild für wassergeführte Heizung
Bild für Elektroheizung
