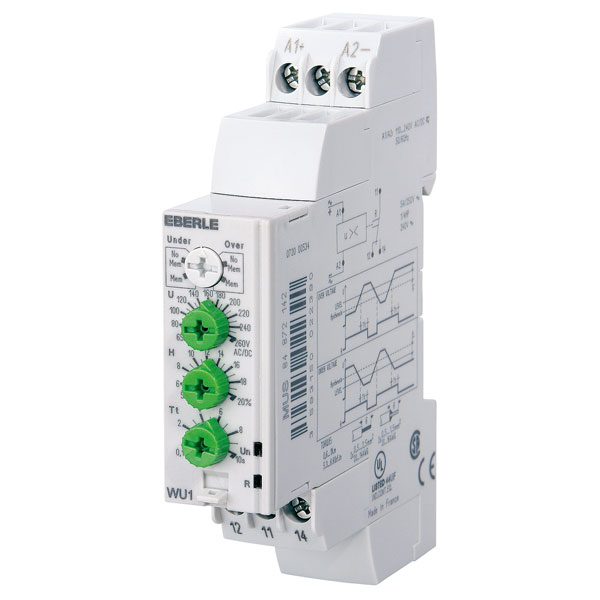

Das Überwachungsrelais WU dienen der Überwachung von Über- oder Unterspannung. Über den frontseitigen Wahlschalter wird zwischen Über- oder Unterspannung mit oder ohne Speicherfunktion gewählt. Der Einstellbereich liegt bei UC 20...80V. Wenn die überwachte Spannung im Überspannungsbetrieb den Schwellwert für eine längere als die frontseitig eingestellte Dauer überschreitet, öffnet das Ausgangsrelais Sobald die Spannung unter den Schwellwert minus der Hysterese sinkt, schliesst das Relais sofort wieder. Wenn die überwachte Spannung im Unterspannungsbetrieb den Schwellwert für eine längere als die frontseitig eingestellte Dauer unterschreitet, öffnet das Ausgangsrelais. Sobald die Spannung über den Schwellwert plus der Hysterese steigt, schliesst das Relais sofort wieder. Zulassungen: UL und CSA.

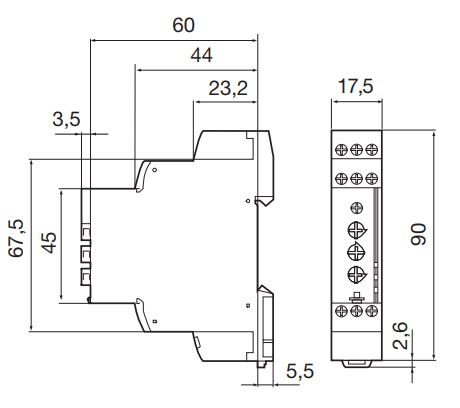

1 Wechsler, Einstellbereich UC 20...80V, Spannungswächter 1phasig, überwacht AC und DC, Sollwert an Absolutskala einstellbar, wahlweise mit oder ohne Fehlerspeicher, mit LED’s für Betriebsspannung und Schaltzustand, wahlweise für Unter- oder Überspannungsüberwachung, Versorgungsspannung ist gleich Messspannung, Messung des Echteffektivwertes, Schutzart: Gehäuse Gehäuse IP 30, Klemmen IP 20, Zulassungen: UL und CSA, Gehäuse 17,5mm
